吉林大学FSAE缓冲装置碰撞试验

2010年7月28日下午,吉林大学吉速FSAE车队在操场进行了缓冲装置的碰撞实验。

实验小车载满砝码,总重达300kg,通过一越野车推动并缓慢加速使小车速度达到7m/s,然后撞击实体墙,缓冲装置被压缩从而吸收能量。实验小车尾部装有加速度传感器,并通过LMS设备将加速度模拟信号转为数字信号读入计算机,利用MATLAB软件进行数据处理。

针对不同形式的缓冲装置,共进行了三轮试验。数据处理结果比较满意,经滤波后峰值加速度达到38.2g。

吉林大学FSAE车队充分发挥想象力和创造力,以较低的成本完成了碰撞缓冲实验,并取得了良好的效果。下面与大家分享几张实验照片。

FSAE车队成员在紧张有序地布置试验场

用来试验的第一套缓冲装置

自制的实验小车

实验用加速度传感器

实验用LMS测试仪器

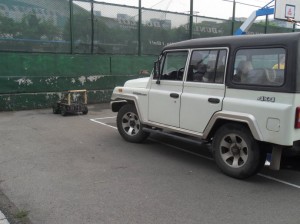

吉普车作为小车的驱动力源

小车撞击实体墙,碰撞实验完成

碰撞后留下的纪念(同学们都有很强的环保意识,没有破坏一草一木)
